Гибридная технология лазерно-пламенной резки обеспечивает эффективную обработку как тонких, так и толстых листов.
Макс. толщина кислородной резки (положительный фокус): 50 мм Макс. толщина гибридной резки с началом от кромки: 200 мм

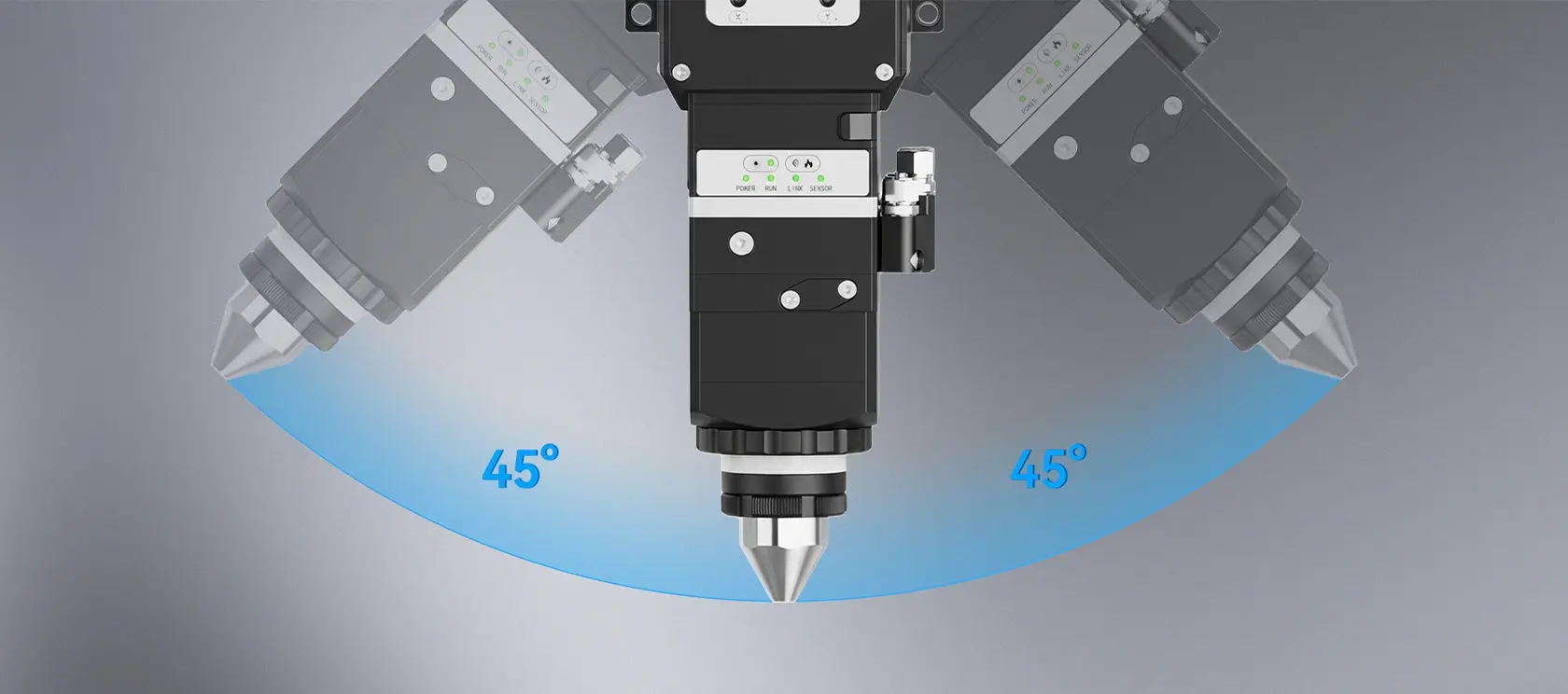

Возможность резки со скосом кромки под углом ±45° обеспечивает формирование скоса за один проход и сокращает объём последующей механической обработки.
Интеллектуальная система управления с автоматическим розжигом, вертикальной компенсацией и автоматическим удалением шлака обеспечивает стабильную и эффективную работу.

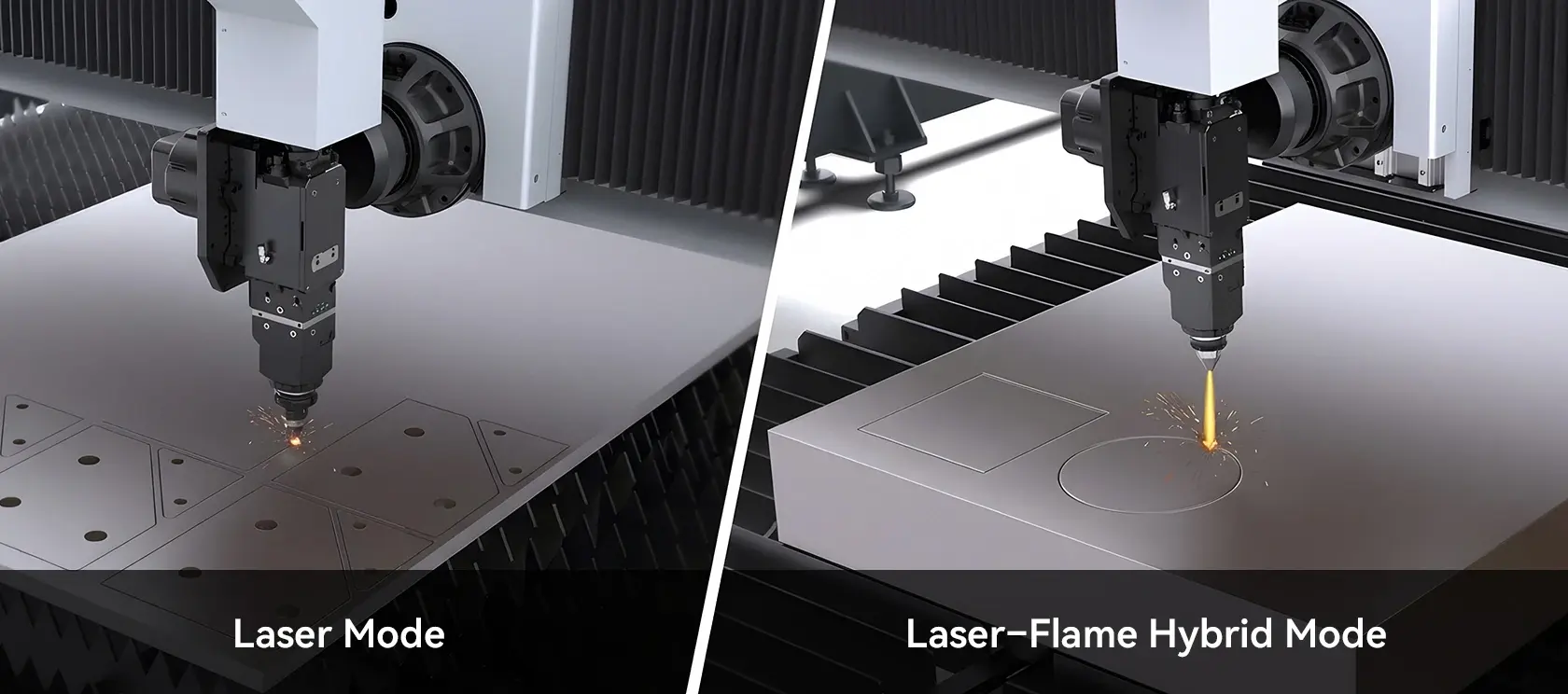

Лазерный режим: высокоскоростная резка воздухом средних и тонких листов, включая нержавеющую сталь.

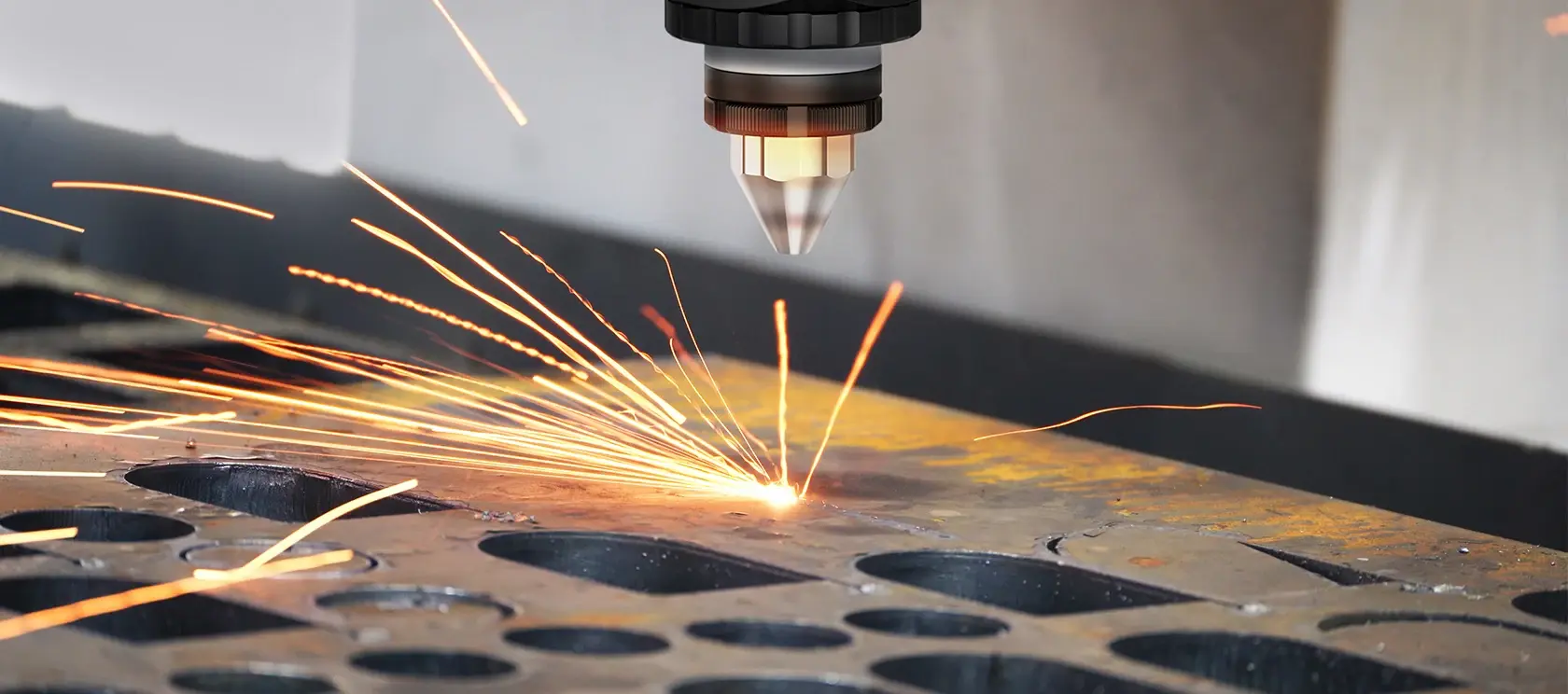

Гибридный режим: лазерный прожиг и последующее расширение реза пламенем обеспечивают лёгкую обработку толстых листов.
Традиционный пламенный прожиг требует предварительного нагрева и отличается низкой эффективностью. Гибридная лазерно-пламенная технология обеспечивает мгновенный прожиг с автоматическим удалением шлака,
предотвращая образование отверстий от выдувания и налипание шлака, а также повышая эффективность более чем на 50%.

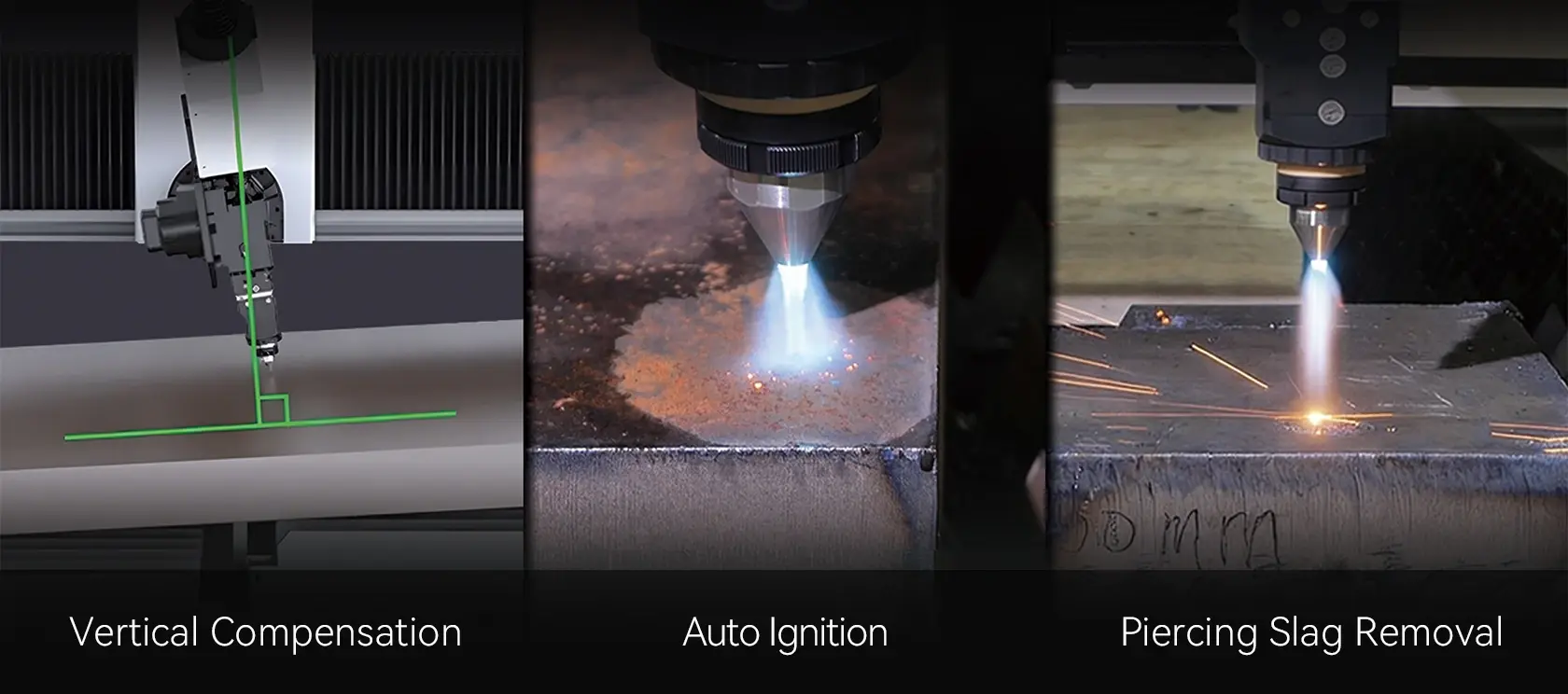

Вертикальная компенсация: автоматическая регулировка перпендикулярности для получения чистого реза.
Автоматический розжиг: безопасный запуск одним нажатием.
Удаление шлака при прожиге: автоматический отвод шлака без необходимости ручного вмешательства.
Поддерживает резку V-, X-, Y- и K-образных скосов под углом ±45°, сокращая объём последующей механической обработки, количество технологических операций и повышая общую эффективность.

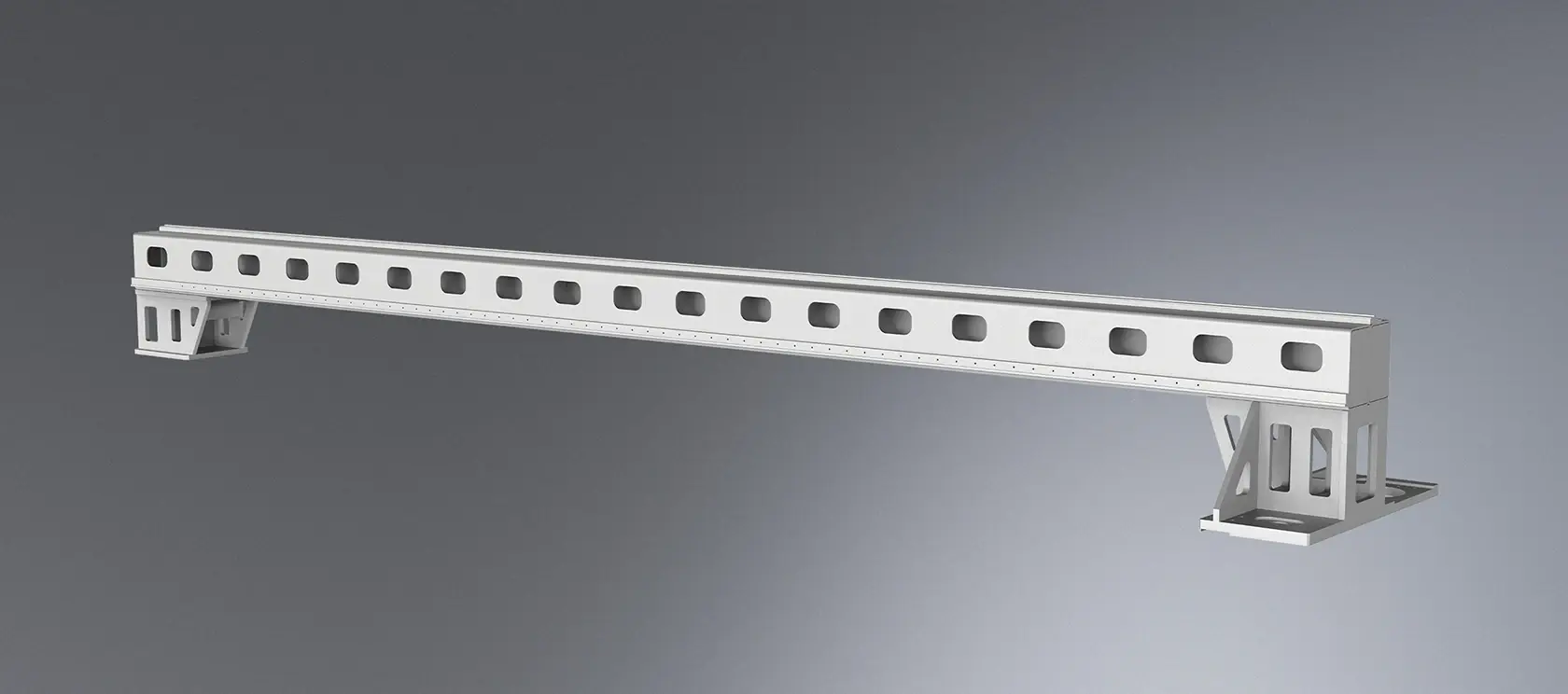

Стальные балки с сотовой структурой аэрокосмического класса, отличающиеся высокой прочностью и малым весом.
Высокоточный редуктор и сервопривод Inovance.
Шинная система управления FSCUT9100 с модульной и расширяемой архитектурой.
Модель | FH-X12025 / 13031 / 20035 |
|---|---|
Рабочая зона резки листового металла | 12200×2600mm / 13200×3200mm / 20200×3600mm |
Мощность лазера | 6kW / 20kW |
Точность позиционирования по осям X/Y | ±0.08mm/m |
Точность повторного позиционирования по осям X/Y | ±0.06mm/m |
Макс. скорость по осям X/Y | 80m/min |
Угол резки со скосом кромки | 0–±45° |
Возможности резки углеродистой стали (толщина) | Макс. толщина резки воздухом: 6mm(6kW) / 20mm(20kW) Макс. толщина кислородной резки с положительным фокусом: 25mm(6kW) / 50mm(20kW) Макс. толщина резки в гибридном режиме с прожигом: 180mm(6kW / 20kW) Макс. толщина резки в гибридном режиме с началом от внешней кромки: 200mm(6kW / 20kW) |
