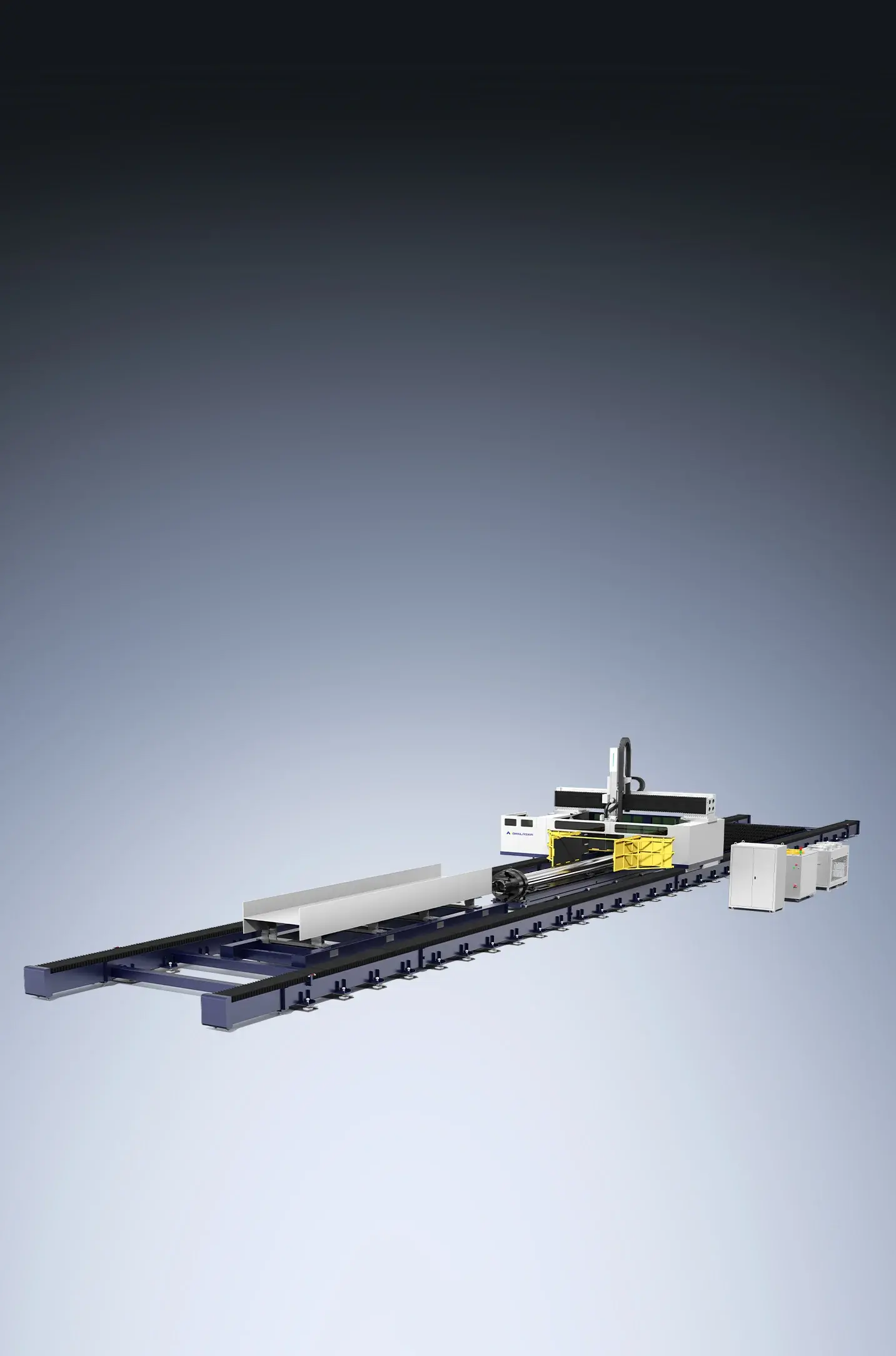

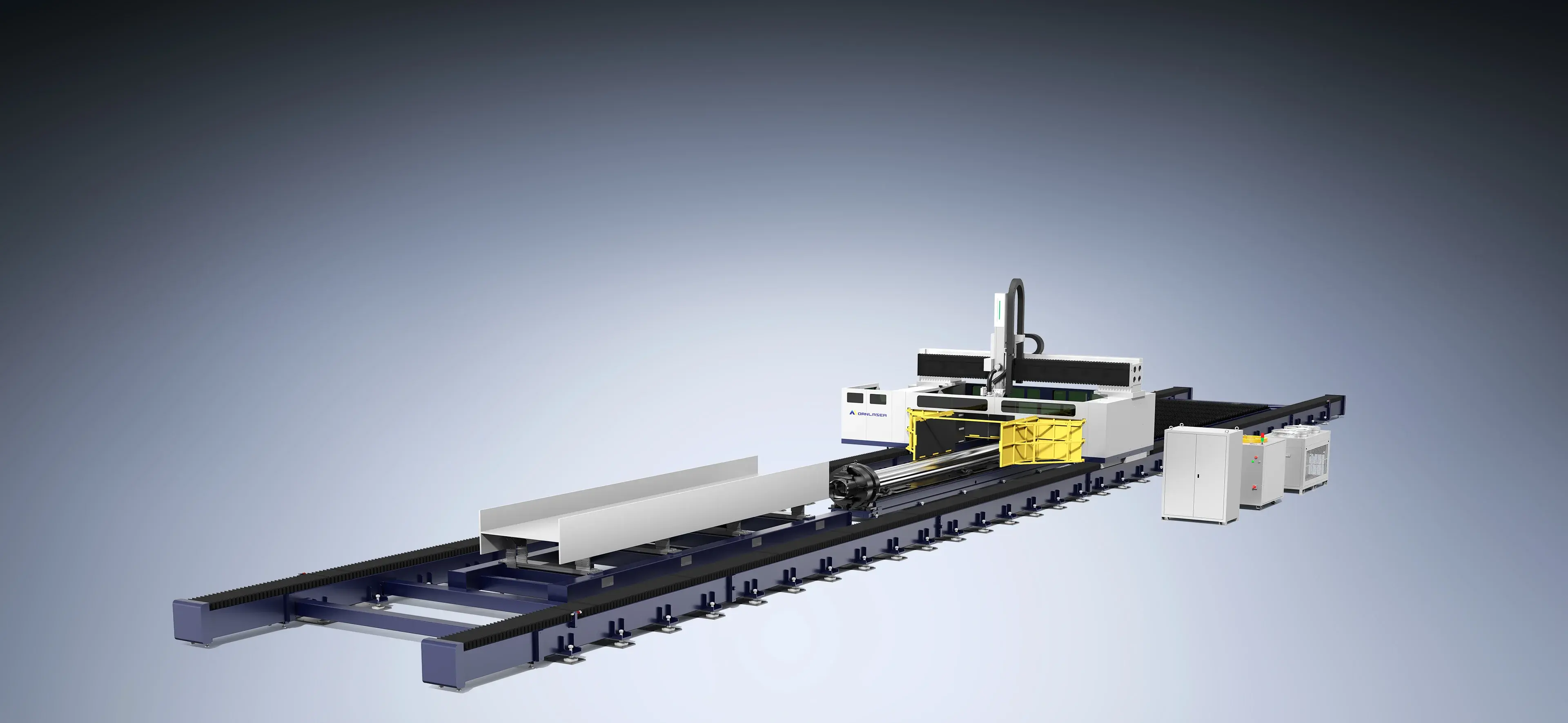

Разработан для обработки тяжелых металлоконструкций и обеспечивает стабильную и точную резку крупногабаритного профильного проката, включая двутавровые балки, балки I-образного сечения, швеллеры и уголки.
Обеспечивает точные и гладкие скосы кромок на крупногабаритном профильном прокате, сокращая объем последующей обработки и повышая эффективность сборки.
Автоматически определяет оптимальную траекторию резки и обходит препятствия, обеспечивая эффективную и непрерывную резку стальных профилей.
Мгновенная маркировка мест сварки одним нажатием обеспечивает точную и эффективную сборку.

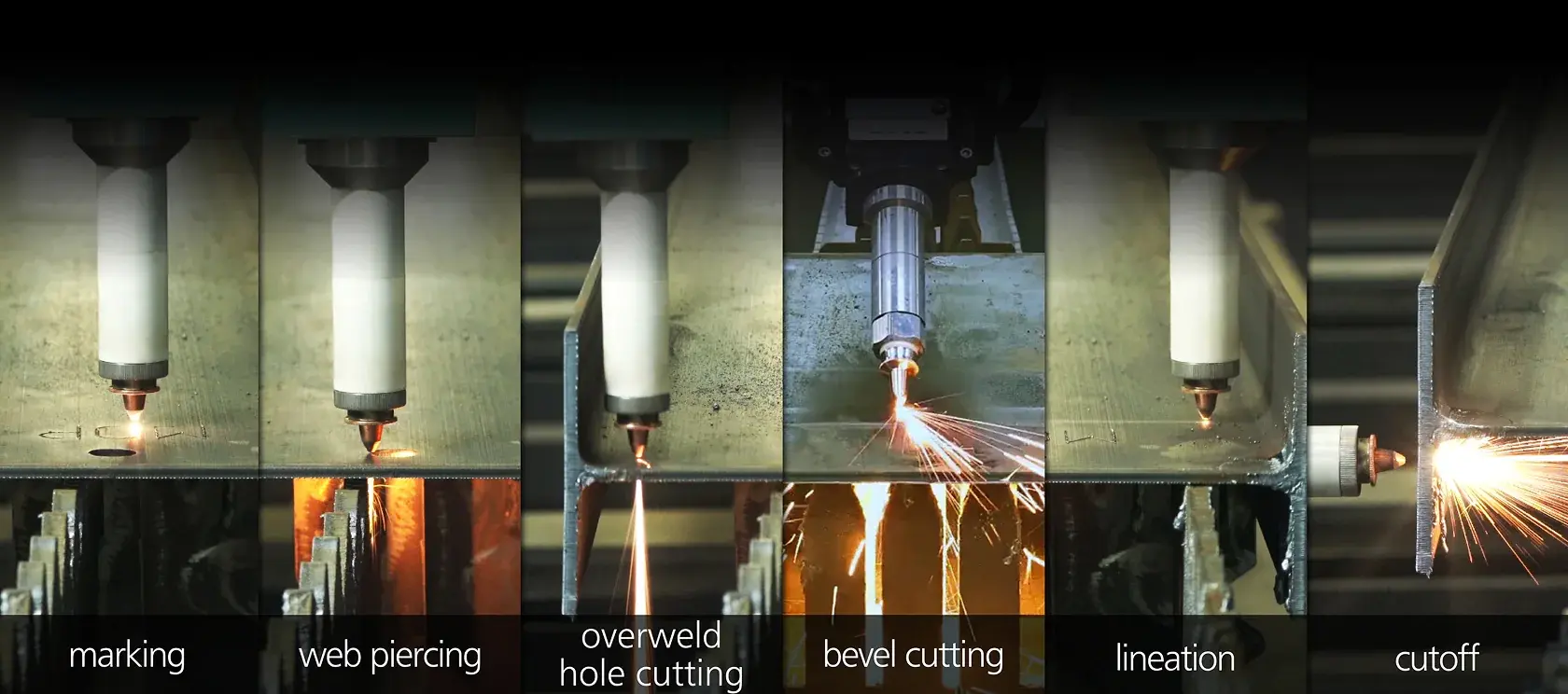

Маркировка, выполнение отверстий в стенке профиля, вырезание отверстий под сварные швы, резка со скосом кромки, отрезка и другие процессы могут выполняться на одном станке, обеспечивая универсальную и эффективную обработку металла.

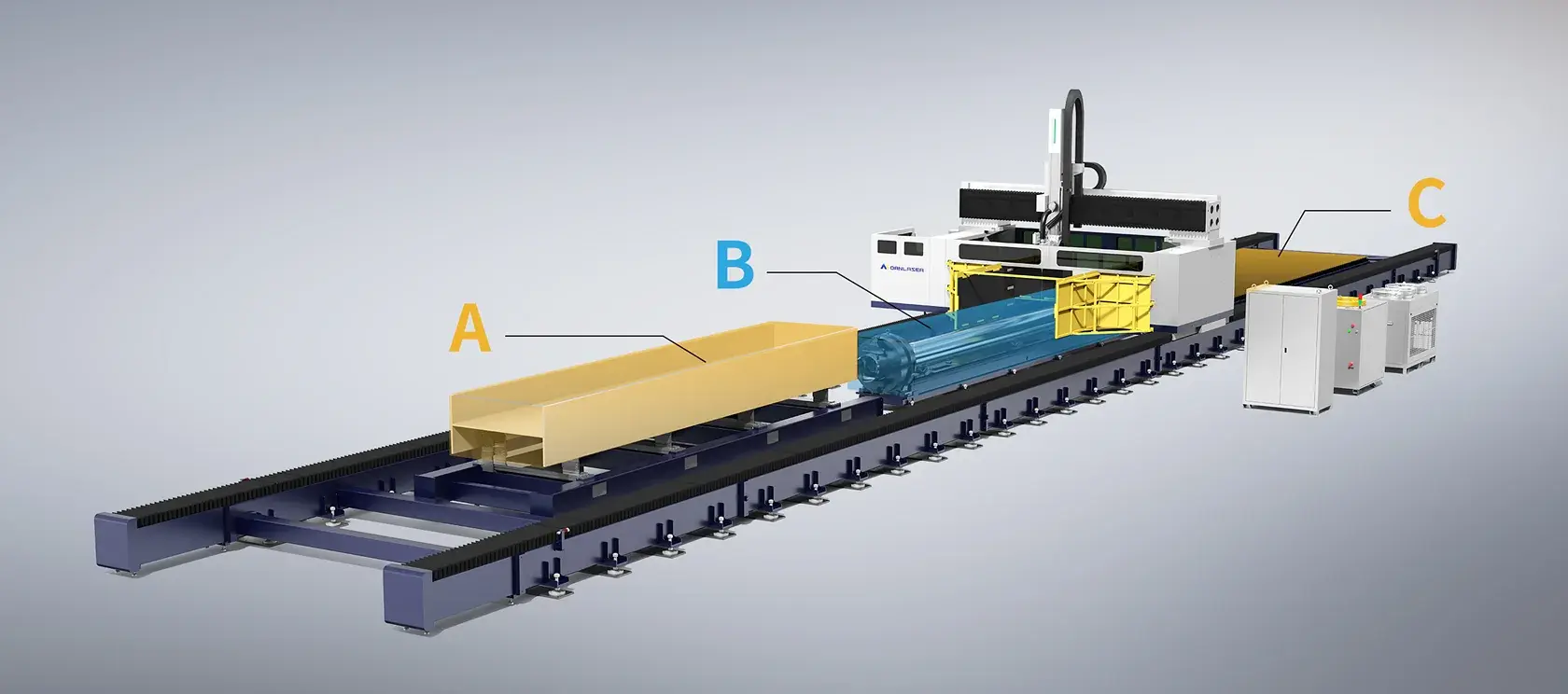

Станки для резки стального профиля поддерживают гибкую конфигурацию рабочих станций в соответствии с фактическими производственными потребностями. Для каждой станции доступны три варианта конфигурации:
· Резка листового металла — модульная конструкция, совместимая со стандартными платформами для плоской резки
· Резка профилей — пневматический стол для двутавровых профилей
· Резка труб — специализированный стол для толстостенных круглых труб

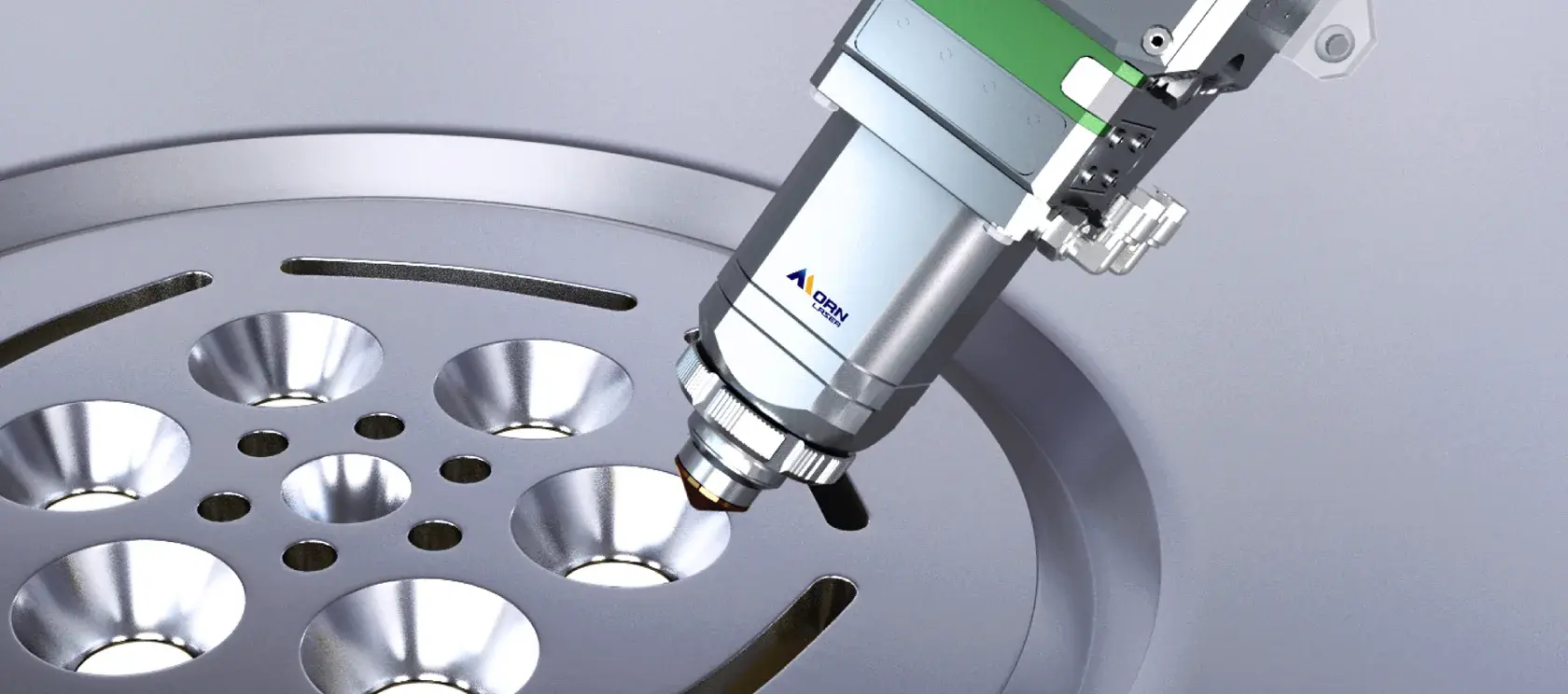

Параметры резки можно регулировать в режиме реального времени во время работы. Поддерживаются отслеживание высоты поверхности заготовки, резка со скосом кромки под углом ±45°, различные режимы резки и способы прожига, что обеспечивает максимальную гибкость и точность.

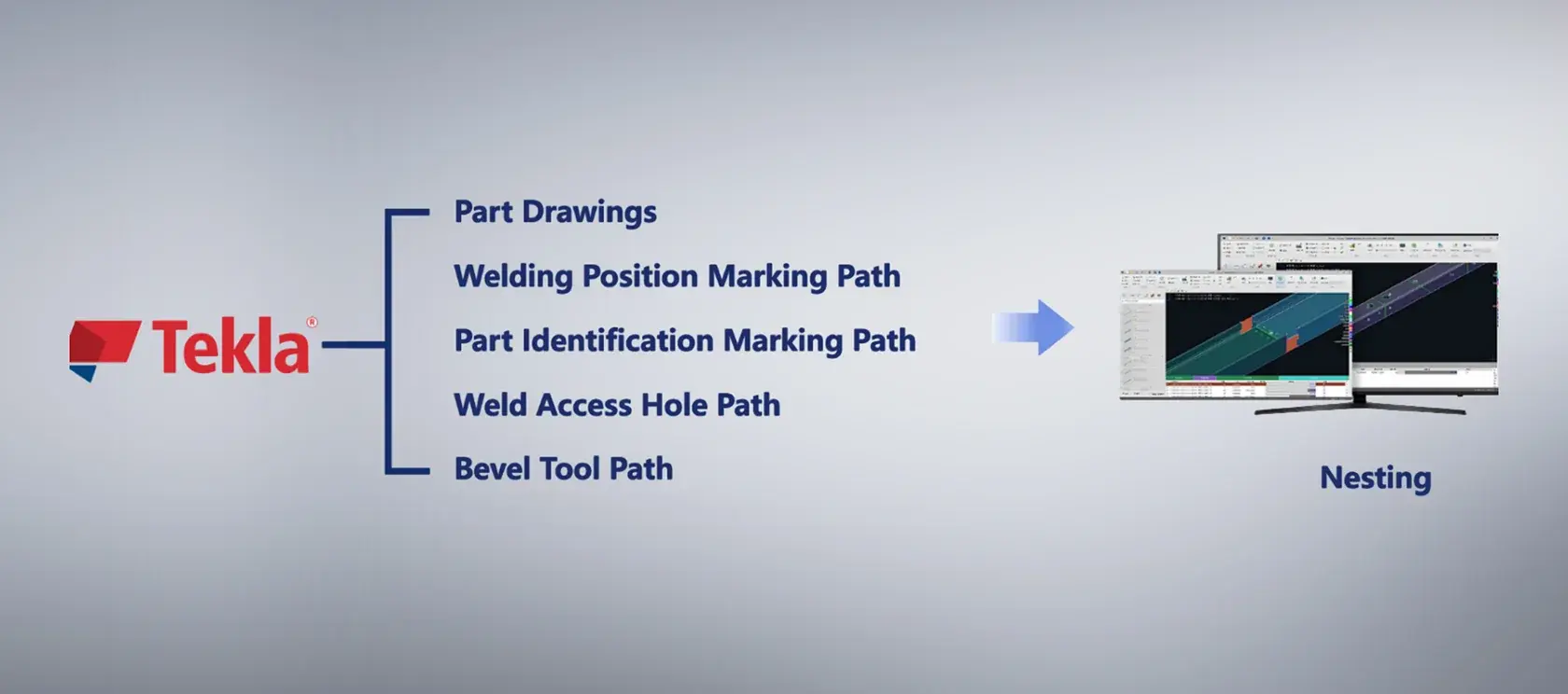

В сочетании с программным обеспечением TubesT для раскроя стальных профилей система полностью интегрируется с Tekla, обеспечивая эффективную подготовку чертежей, раскрой и оптимизацию траекторий обработки. Названия деталей и места сварки автоматически наносятся на каждую заготовку, что упрощает традиционные рабочие процессы и повышает эффективность.
Модель | H45100 | HD60120 |
|---|---|---|
Диапазон резки стального профиля (возможна индивидуальная настройка) | Ширина: 150mm≤h≤1000mm Высота: 100mm≤b≤450mm | Ширина: 150mm≤h≤1200mm Высота: 100mm≤b≤600mm |
Максимальная длина трубы | 13000mm (одна рабочая станция) | 13000mm (одна рабочая станция) |
Мощность лазера | 12-40kW | 12-40kW |
Зона обработки (длина × ширина) (вертикальная резка) | 13000×2000mm | 13000×2500mm |
Зона обработки (длина × ширина) (резка со скосом кромки) | 12400×1400mm(F250) 12400×1350mm(F300) | 12400×1900mm(F250) 12400×1850mm(F300) |
