Система автоматически рассчитывает оптимальную траекторию сварки по кратчайшему маршруту и выполняет обход препятствий в режиме реального времени, обеспечивая плавную, безопасную работу без необходимости ручного вмешательства.

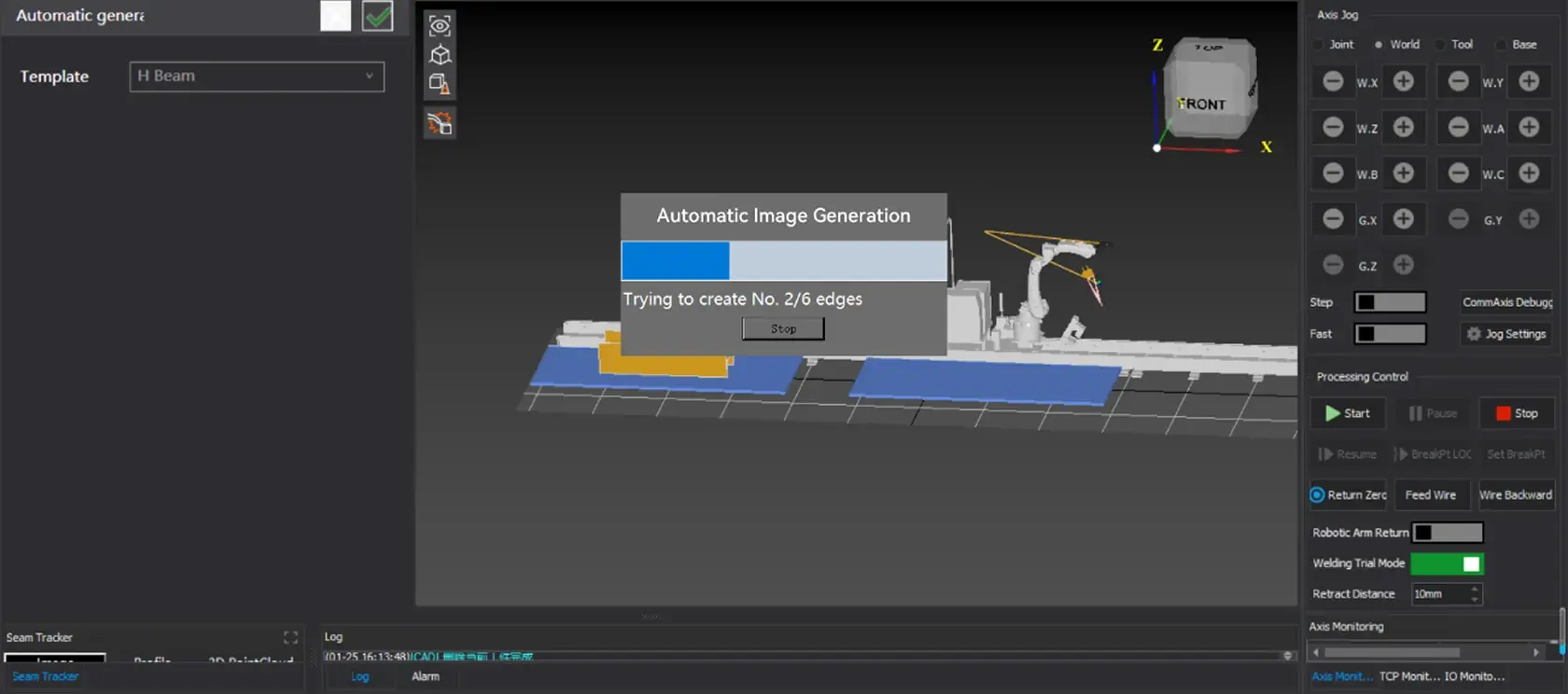

Сварные швы автоматически распознаются по 3D-модели с мгновенным построением траектории, что исключает необходимость ручного программирования и значительно повышает эффективность работы.
Высокоскоростное сканирование обеспечивает точное совмещение 3D-модели с изделием, автоматически распознавая ориентацию, рабочие поверхности и базовые точки для высокоточного позиционирования.
Поддерживает файлы TEKLA, SolidWorks и UG, а также преобразование 3D-моделей и параметрическое моделирование, обеспечивая бесшовную интеграцию с различными системами проектирования.

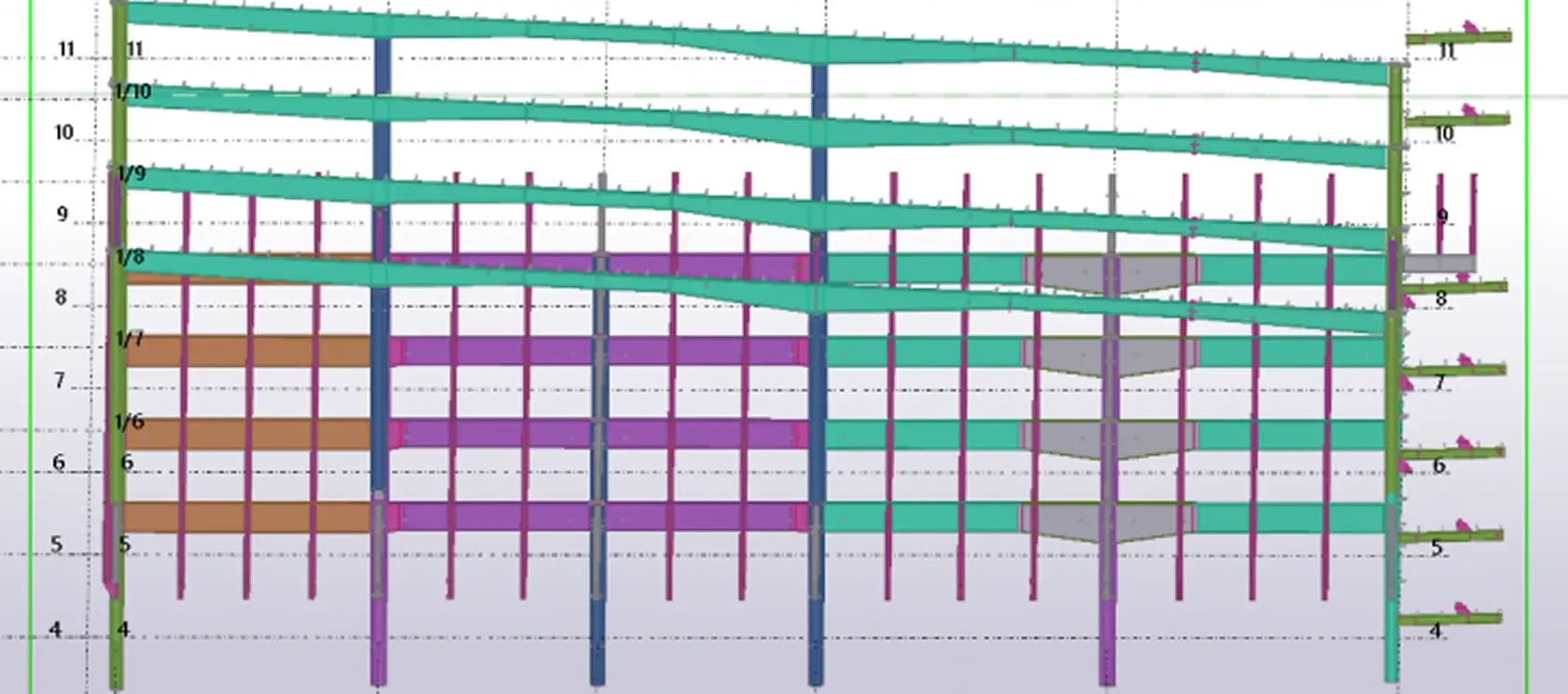

Поддерживает сварку без обучения для различных стальных конструкций, включая крановые балки, ребра жесткости, опорные пластины прогонов, консоли, диафрагмы мостов, судостроительные узлы и другие изделия. Также поддерживается разбор проектов стальных конструкций TEKLA одним нажатием, что позволяет быстро импортировать отдельные компоненты в роботизированную систему, обеспечивая удобство и высокую скорость работы.
Помимо детализации TEKLA, система поддерживает несколько способов создания моделей:
•Импорт файлов 3D-моделей из SolidWorks и UG (STP, STEP и др.);
•Импорт и преобразование 2D-чертежей в 3D-модели;

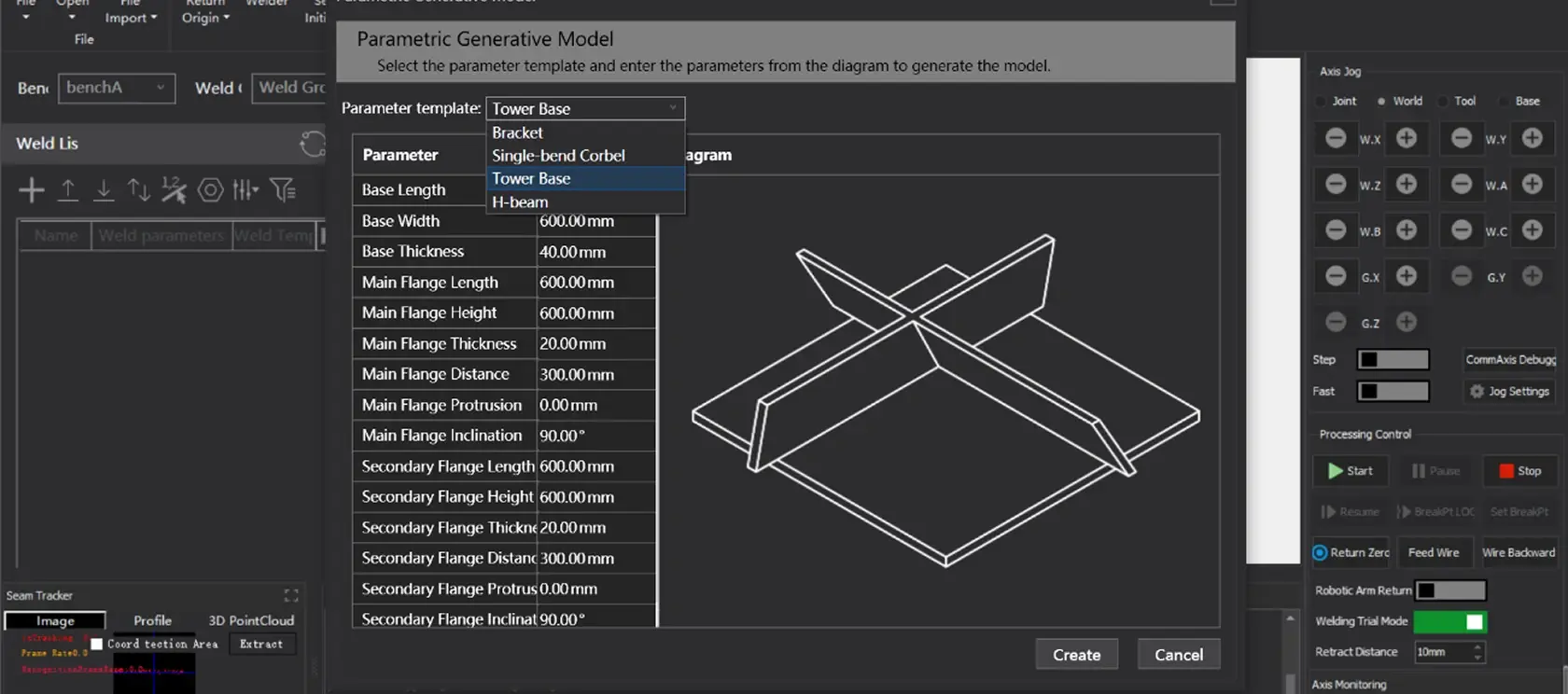

•Параметрическое моделирование;
Автоматически распознает и строит сварные швы на основе импортированной модели сварного изделия.

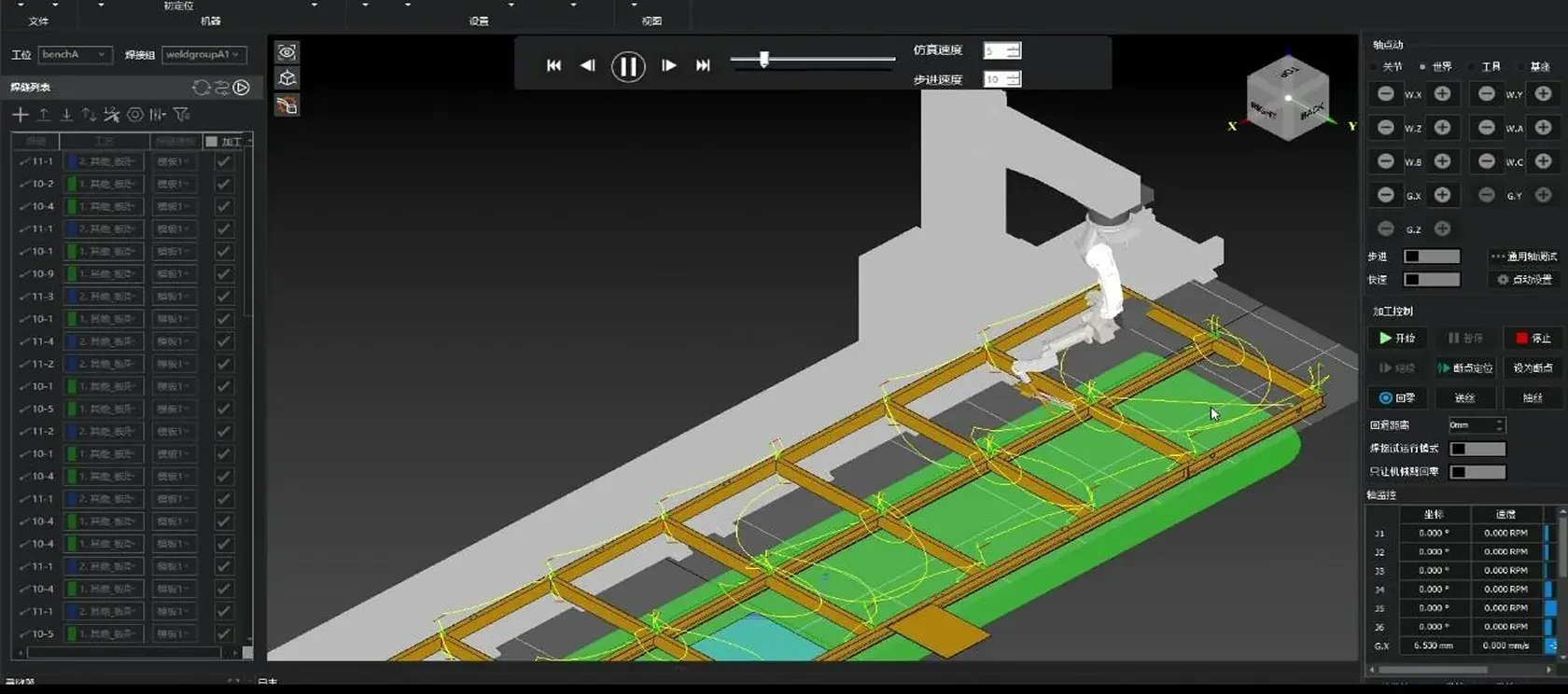

Не требует ручного вмешательства. Система автоматически сортирует операции (на основе кратчайшего пути перемещения робота), поддерживает автоматическое планирование траектории, обнаружение столкновений, обход сингулярных точек и автоматическое формирование положений сварочной горелки.

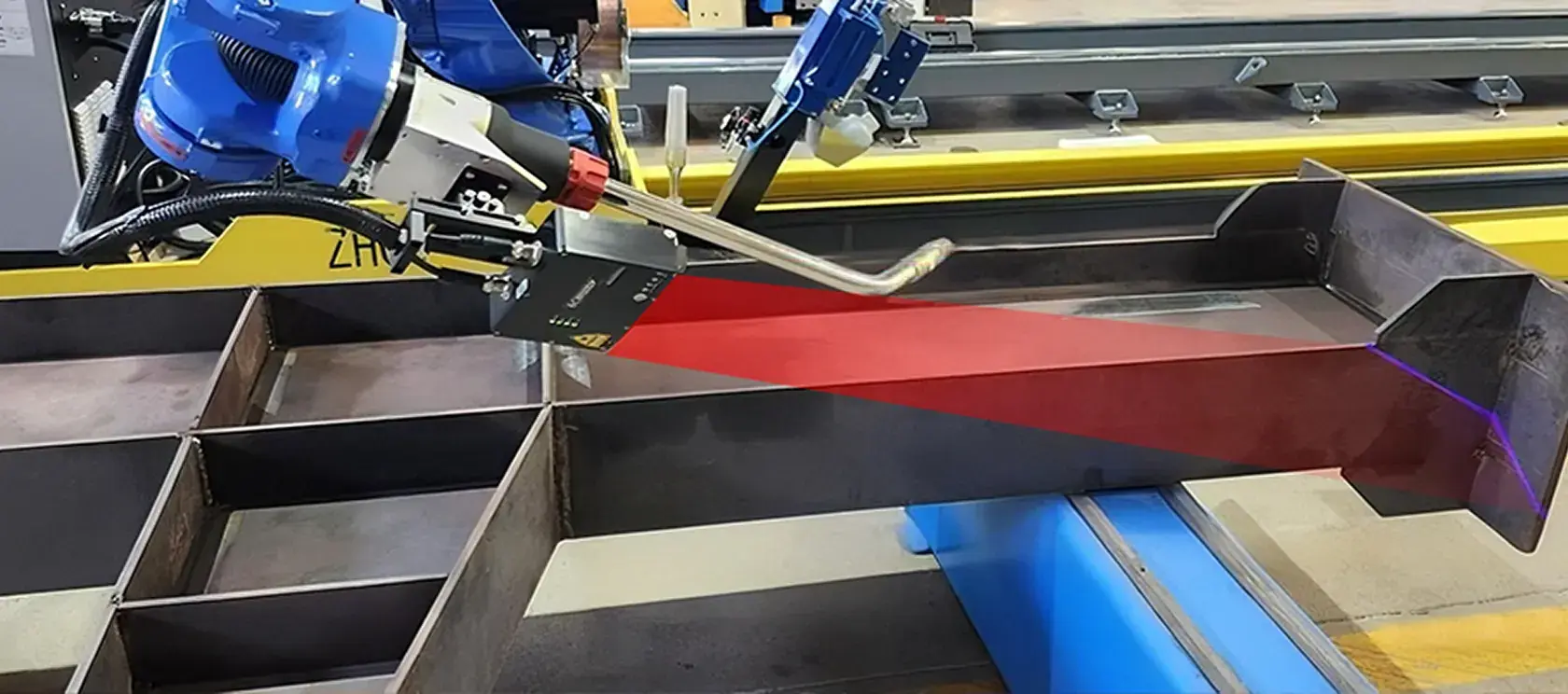

Для первоначального позиционирования используется высокоскоростное сканирование с большого расстояния, обеспечивающее автоматическое совмещение модели с реальным изделием, а также автоматическое распознавание сторон A и B и начала и конца заготовки.

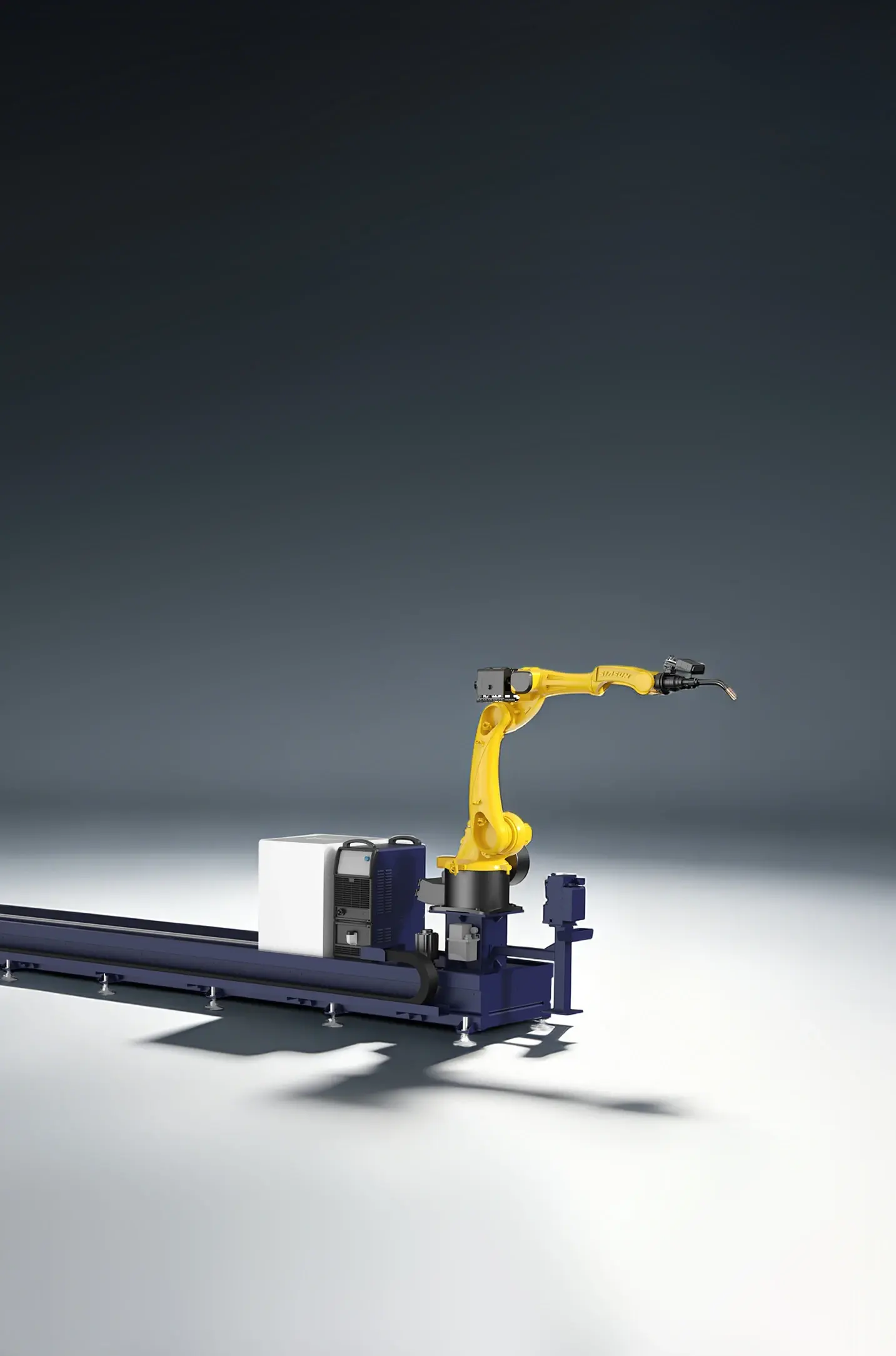

Модель | WR7-26/12 Series |
|---|---|
Количество сварочных постов | 1 или 2 |
Ход оси перемещения | 12000㎜ |
Максимальный радиус действия робота | 2010㎜ |
Максимальная скорость перемещения | ≤0.4m/s |
Максимальная длина свариваемой заготовки | ≤12000㎜ |
| Максимальная высота заготовки | ≤1500㎜ |
| Толщина свариваемой заготовки | ≤200㎜ |
